Споен кварцен сад со висока чистота за влечење со еден кристал

Mekaaninen kestävyys on toinen JDZ-suunnittelun tunnusmerkki. Epoksihartsi muodostaa jäykän, iskunkestävän kotelon, joka suojaa sisäosia tärinältä, mekaaniselta rasitukselta ja vahingossa tapahtuvilta iskuilta. Tämä rakenne eliminoi ulkoisten suojakoteloiden tarpeen monissa sovelluksissa, mikä vähentää asennuksen kokonaisjalanjälkeä. Materiaalille ominaiset palamista hidastavat ominaisuudet täyttävät tiukat paloturvallisuusvaatimukset ilman ylimääräisiä palonkestäviä pinnoitteita.Насадот е критичен материјал за топење на силициум и раст на кристалите и има директно и значително влијание врз трошоците за производство и квалитетот на производот на монокристалниот силициум.

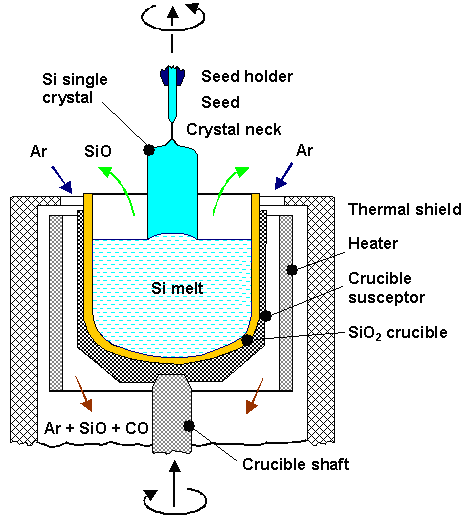

Накварцен саде клучна компонента на еднокристалната печка Czochralski. Фазата на подготовка на еден кристал ги одредува техничките параметри како што се дијаметарот, кристалната ориентација, типот на допинг спроводливост, опсегот и дистрибуцијата на отпорност, концентрацијата на кислород и јаглерод, животниот век на малцинскиот носач и дефектите на решетката на силиконскиот материјал. Микродефектите, концентрацијата на кислородот, металните нечистотии и униформноста на концентрацијата на носачот, сите треба да се контролираат во одреден опсег. Во процесот на еднокристал Czochralski, кварцниот сад треба да издржи високи температури над точката на топење на силициумот (1420°C). Кварцните садници се главно полутранспарентни и составени од повеќе слоеви. Надворешниот слој е регион со висока густина на меурчиња, наречен композитен слој на меурчиња; внатрешниот слој е проѕирен слој од 3-5 мм, наречен слој осиромашен од меурчиња. Присуството на слојот осиромашен од меурчиња ја намалува густината на садот во областа во контакт со растворот, со што се подобрува растот на еднокристалот.

Од гледна точка на квалитетот, внатрешниот слој на кварцниот сад, поради директен контакт со стопениот силициум, континуирано се раствора во растопениот силициум за време на процесот на влечење на кристалите.  Микро меурчињата во проѕирниот слој на садот постојано растат и пукаат, ослободувајќи кварцни честички и микро меурчиња во стопениот силициум. Овие нечистотии, во форма на микро честички и микро меурчиња, се пренесуваат низ целото топење на силициумот со протокот на силиконска течност, што директно влијае на кристализацијата на силициумот и на квалитетот на еден кристал.

Од гледна точка на трошоците,кварцни саднициимаат силна потрошна карактеристика во синџирот на монокристална силициумска индустрија, а употребата на континуираниот метод на Чохралски, исто така, поставува повисоки барања за животниот век на кварцниот сад. Високата чистота и високата температурна отпорност на кварцниот сад даваат гаранција за влечење со еден кристал и квалитет со еден кристал. Врз основа на барањата за чистота на монокристалните силиконски наполитанки, кварцниот сад се фрла по еден или неколку циклуси на загревање и влечење кристали и треба редовно да се заменува, што го прави потрошен предмет.

Дополнително, доколку накварцен садима проблеми со квалитетот за време на процесот на влечење на кристалите, тоа ќе предизвика отфрлање на целата еднокристална силиконска прачка. Кварцните садници првенствено се произведуваат со методот на електричен лак, со кварцен песок со висока чистота како основна суровина. Чистотата на кварцен песок е клучен фактор кој влијае на квалитетот на кварцниот сад. Кварцниот сад има двослојна структура: надворешниот слој е регион со висока густина, наречен композитен слој на меур; внатрешниот слој е проѕирен слој од 3-5 мм, наречен слој осиромашен од меурчиња.

Присуството на внатрешниот слој, слојот осиромашен од меурчиња, ја намалува густината на меурот во областа каде што садот контактира со растворот. Колку е помала чистотата на кварцниот песок, толку е поголема веројатноста да се создадат црни дамки и меурчиња за време на процесот на топење на висока температура. Кога се користи како песок за внатрешен слој, продолжената изложеност на високи температури предизвикува ослободување на меурчињата содржани во внатрешниот ѕид на кварцниот сад, што влијае на стабилноста и стапката на успех на производството на еднокристални силиконски обланди. Затоа, внатрешниот слој песок бара кварцен песок со поголема чистота, што резултира со повисока цена. Понатаму, кварцниот песок што се користи за садници има специфични барања за различни нивоа на нечистотии. На пример, прекумерните нечистотии од алкални метали може да предизвикаат кристализација во садот, што доведува до заматување и деформација, додека прекумерната содржина на хидроксил може да предизвика меурчиња на садот.

Семикорекс нудиСпојуван кварцен сад со висока чистота за влечење силикон со еднокристално. Ако имате какви било прашања или ви требаат дополнителни детали, не двоумете се да стапите во контакт со нас.

Контакт телефон +86-13567891907

Е-пошта: sales@semicorex.com
