Единицата во полупроводник: Ангстром

2024-12-19

Што е Ангстром?


Ангстром (симбол: Å) е многу мала единица за должина, која првенствено се користи за да се опише размерот на микроскопските феномени, како што се растојанијата помеѓу атомите и молекулите или дебелината на тенките слоеви во производството на обланди. Еден ангстром е еднаков на \(10^{-10}\) метри, што е еквивалентно на 0,1 нанометри (nm).


За поинтуитивно да се илустрира овој концепт, разгледајте ја следната аналогија: Дијаметарот на човечко влакно е приближно 70.000 нанометри, што во превод значи 700.000 Å. Ако замислиме 1 метар како дијаметар на Земјата, тогаш 1 Å се споредува со дијаметарот на мало зрно песок на површината на Земјата.


Во производството на интегрирано коло, ангстромот е особено корисен бидејќи обезбедува точен и удобен начин за опишување на дебелината на екстремно тенки слоеви на филм, како што се силициум оксид, силициум нитрид и допирани слоеви. Со напредокот на технологијата на процес на полупроводници, способноста за контрола на дебелината го достигна нивото на поединечни атомски слоеви, што го прави ангстромот неопходна единица на теренот.



Во производството на интегрирани кола, употребата на ангстроми е обемна и клучна. Ова мерење игра значајна улога во клучните процеси како што се таложење на тенок филм, офорт и имплантација на јони. Подолу се дадени неколку типични сценарија:


1. Контрола на дебелината на тенок филм

Материјалите со тенок филм, како што се силициум оксид (SiO2) и силициум нитрид (Si3N4), најчесто се користат како изолациски слоеви, слоеви за маски или диелектрични слоеви во производството на полупроводници. Дебелината на овие филмови има витално влијание врз перформансите на уредот.

На пример, портниот оксиден слој на MOSFET (транзистор со ефект на поле со полуспроводник од метал оксид) е типично дебел неколку нанометри или дури неколку ангстроми. Ако слојот е премногу дебел, може да ги влоши перформансите на уредот; ако е премногу тенок, може да доведе до дефект. Технологиите за таложење на хемиска пареа (CVD) и таложење на атомски слој (ALD) овозможуваат таложење на тенки филмови со точност на ниво на ангстром, обезбедувајќи дебелината да ги задоволува дизајнерските барања.


2. Допинг контрола

Во технологијата за имплантација на јони, длабочината на пенетрација и дозата на вградените јони значително влијаат на перформансите на полупроводничките уреди. Ангстромите често се користат за да се опише распределбата на длабочината на имплантација. На пример, во процесите на плитко спојување, длабочината на имплантација може да биде мала како десетици ангстроми.


3. Точност на офорт

При суво офорт, прецизната контрола на брзината на офорт и времето на запирање до нивото на ангстром е од суштинско значење за да се избегне оштетување на основниот материјал. На пример, за време на офорт на портата на транзистор, прекумерното офортување може да резултира со деградирани перформанси.


4. Технологија на таложење на атомски слој (ALD).

ALD е техника која овозможува таложење на материјали еден по еден атомски слој, при што секој циклус обично формира дебелина на филм од само 0,5 до 1 Å. Оваа технологија е особено корисна за конструирање на ултра тенки филмови, како што се диелектриците на портата што се користат со материјали со висока диелектрична константа (High-K).

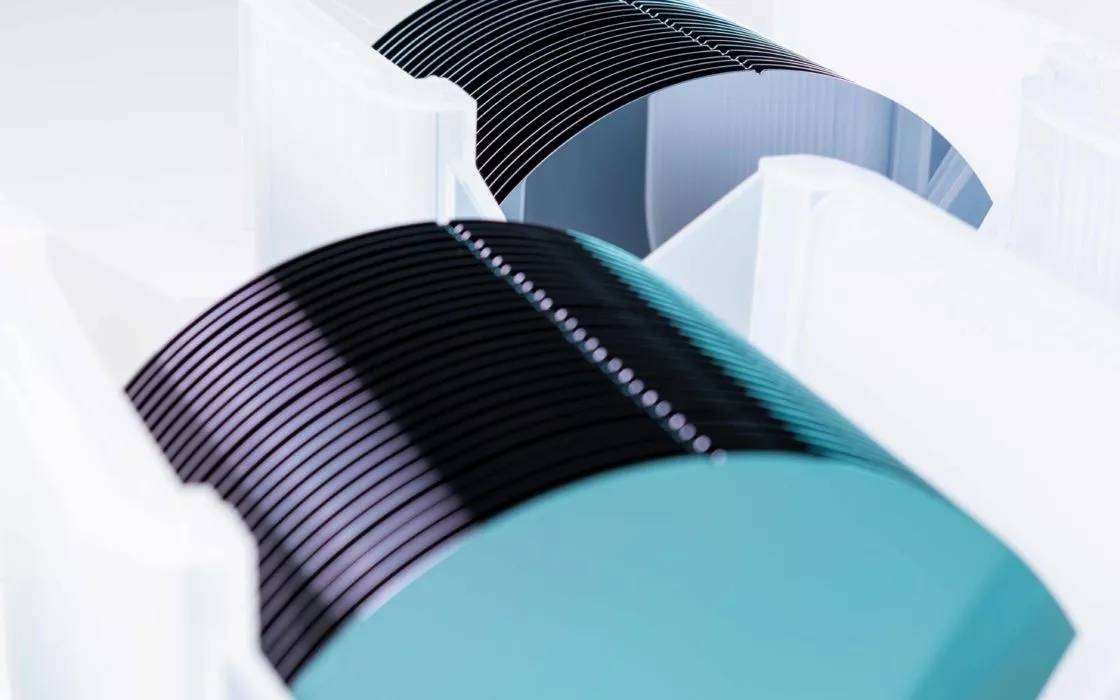

Semicorex нуди висок квалитетполупроводнички наполитанки. Ако имате какви било прашања или ви требаат дополнителни детали, не двоумете се да стапите во контакт со нас.
