Керамички вакуум чаши

Керамички вакуум чашисе алатки кои се користат за стегање и носење на полупроводнички наполитанки во производството на полупроводнички обланди. Тие се карактеризираат со висока плошност и паралелизам, густа и униформа структура, висока јачина, добра воздушна пропустливост, униформа сила на адсорпција и леснотија на отсекување. Тие се погодни за процеси како што се разредување, сечење, мелење, чистење и обработка во производството на полупроводнички нафора, ефикасно решавајќи многу проблеми како што се отпечатоци од обланди, електростатско дефект на чипот и контаминација на честички. Во практична примена, тие постигнуваат исклучително висок квалитет на обработка на полупроводнички наполитанки.

Улога на керамички вакуум чак

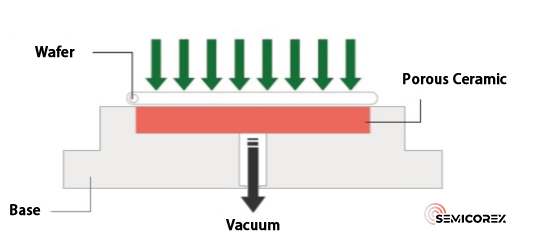

A керамички вакуум чаке ултра-прецизен процесен прицврстувач заснован на принципот на вакуумска адсорпција. Тој е првенствено направен од напредни керамички материјали како што се алуминиум, алуминиум нитрид или силициум карбид. Преку прецизно обработени вакуумски канали или порозни структури на неговата адсорпциона површина, тој се поврзува со надворешен вакуумски систем за да формира еднообразно поле за негативен притисок.

Во висококвалитетното производство, како што се полупроводниците и панелите за прикажување, основната вредност на керамичките вакуумски брави лежи во нивната способност да ги елиминираат традиционалните механички методи на стегање. Користејќи само рамномерно распределена сила на адсорпција, тие можат цврсто да држат ултра тенки и ултра кревки наполитанки или стаклени подлоги без контакт или контаминација со честички во текот на целиот процес. Истовремено, благодарение на плошноста на површината на нано размери, екстремно високата ригидност и одличната термохемиска стабилност, може да обезбеди речиси совршено позиционирана референтна површина за работното парче во тешки средини на процесот, со што се обезбедува точност и принос на критичните процеси како што се фотолитографија, инспекција и мелење.

Зошто керамика

Во сценаријата за производство на висока класа, чаковите не се само „алатки за адсорпција“, туку се клучни приклучоци што директно ја одредуваат стабилноста на процесот и приносот на производот. Помеѓу бројните материјали, широко се избираат керамичките материјали, што прецизно одразува како напредните керамички материјали систематски ги решаваат точките на болка во индустријата. Од инженерска перспектива, ова може да се сумира како „четири високи“ барања:

(1) Висока плошност и висока цврстина

Во процесите на производство на полупроводници и екрани, силиконските наполитанки и стаклените подлоги што се ракуваат и обработуваат често се исклучително тенки, со дебелини до десетици микрометри. Во такви размери, секое минутно свиткување, вибрации или нерамномерен локален стрес може да доведе до кршење на нафора, искривување или дури директно да влијае на точноста на порамнувањето на критичните процеси како што е фотолитографијата.

Напредните керамички материјали (како што се алумина и силициум карбид) можат да постигнат подмикрометар, па дури и нанометарски плошност преку прецизно синтерување и високопрецизно мелење и полирање. Истовремено, нивниот висок модул на еластичност го обдарува чакот со исклучително висока структурна цврстина, обезбедувајќи речиси никаква деформација при вакуумска адсорпција, со што се обезбедува апсолутно стабилна референтна рамнина за процесот.

(2) Висока чистота и хемиска инертност

Работилниците за производство на полупроводници имаат исклучително строги барања за чистота. Процесните тела не само што не смеат да бидат ослободени од контаминација со честички, туку и да спречат ослободување на метални јони и да издржат повеќекратна изложеност на различни хемикалии за чистење.

Керамиката, како неоргански неметални материјали, има густа и мазна површина, што ги прави помалку склони кон создавање честички. Понатаму, тие не се магнетни, не содржат метални елементи што мигрираат и покажуваат исклучително висока хемиска стабилност. Тие одржуваат стабилни перформанси во силни киселини, силни алкалии и средини со органски растворувачи, што ги прави идеални за долгорочна примена во процеси на високо ниво на чиста соба.

(3) Висока издржливост и долгорочна стабилност

На автоматизираните производни линии кои работат 24/7, керамичките чаки треба да издржат илјадници циклуси на адсорпција и ослободување и да се соочат со долготрајни температурни флуктуации, па дури и во средини на процеси со висока температура. Ова поставува екстремно високи барања за отпорност на абење на материјалот, отпорност на замор и термичка стабилност.

Во споредба со металите или полимерите, керамиката има поголема цврстина и отпорност на абење, а нивното однесување на термичка експанзија е стабилно, што ги прави помалку склони кон лази или деградација на перформансите. Неговиот животен век е вообичаено значително подолг од оној на традиционалните прицврстувачи на материјали, со помала фреквенција на одржување и замена, што го прави поекономичен во однос на вкупните трошоци на животниот циклус.

(4) Високо интегриран функционален дизајн

Во понапредните процеси на полупроводници, функцијата на керамичките куки повеќе не е ограничена на вакуумска адсорпција. На пример, во вакуумските комори што се користат за суво офорт и таложење на тенок филм (CVD/PVD), традиционалните дупки за адсорпција на вакуум може да ја нарушат атмосферата и дистрибуцијата на притисокот во комората.

Во овој момент, „електростатската чак (ESC)“ станува клучно решение. ESC ја користат електростатската сила генерирана од керамичкиот диелектричен слој под применето електрично поле за да ги адсорбираат наполитанките. Ова не само што го избегнува мешањето на вакуумските дупки во околината на процесот, туку и ги интегрира грејачите и каналите за ладење внатре во чак, овозможувајќи прецизна контрола на температурата на нафората (од ниски температури до над 500°C), што е клучна основа за успешно спроведување на напредни процеси.

Сценарио за апликација

Керамичките чакови се широко користени во полињата за производство на висока класа, како што се полупроводници, панели за прикажување, фотоволтаици и прецизна оптика.

Во полупроводничките процеси, тие служат како клучни платформи за фотолитографија, офорт, полирање и инспекција. Во индустријата на панели за прикажување, тие обезбедуваат стабилна поддршка и транспорт за големи, ултра тенки стаклени подлоги. Во производството на фотоволтаични ќелии, тие обезбедуваат безбедно ракување со тенки, кревки силиконски наполитанки за време на сечењето и тестирањето.

Нивната основна вредност лежи во обезбедувањето прецизно решение за фиксирање за ултра тенки, ултра рамни и ултра кршливи работни парчиња без механички стрес или контаминација со честички, што го формира камен-темелникот за обезбедување висок принос и ефикасност во современото прецизно производство.
