Графитни воздушни лежишта

Графитните воздушни лежишта Semicorex се високопрецизна аеростатска компонента дизајнирана да обезбеди линеарно и ротационо движење без триење за ултра прецизни машини. Произведено од специјализирана класа на изостатикпорозен графит, ова лежиште ја користи природната пропустливост на јаглеродната микроструктура за да создаде униформа, цврста и стабилна воздушна перница. За разлика од конвенционалните лежишта кои се потпираат на дупчени отвори, Графитните воздушни лежишта користи милиони подмикронски пори низ целата негова површина за да дејствуваат како ограничувач, обезбедувајќи совршено распределен профил на притисок без наклон или скокови на притисок.

Технички спецификации

Врз основа на Извештајот за тестирање примерок, графитот Semicorex ги покажува следните сертифицирани својства:

Клучни карактеристики и придобивки

Униформна распределба на притисокот: Структурата на порите од 0,5 µm создава „завеса“ од воздух, елиминирајќи ги бранувањата на притисокот поврзани со лежиштата на отворот и обезбедува супериорна вкочанетост на навалување.

Движење без триење: Нулта статичко и динамично триење (без стисок) овозможува бесконечна резолуција за позиционирање и нула абење, продолжувајќи го животниот век на системот на неодредено време.

Заштита од судир (меко приземјување): Графитната површина на Shore 53 HS не е жолчка. Во случај на губење на воздухот, лежиштето нежно се таложи на водилката, дејствувајќи како сув лубрикант и спречувајќи катастрофално оштетување на прецизниот водич.

Висока амортизација: Напорозен графитматрицата природно ги апсорбира вибрациите, обезбедувајќи ефект на амортизација на „филм за стискање“ што го подобрува времето на таложење и динамичката стабилност во апликациите за скенирање.

Компатибилност со Cleanroom: Воздушните лежишта од графит Semicorex работат без масло или маснотии, што го прави идеален за средини за чиста соба од ISO класа 1, вообичаени во производството на полупроводници.

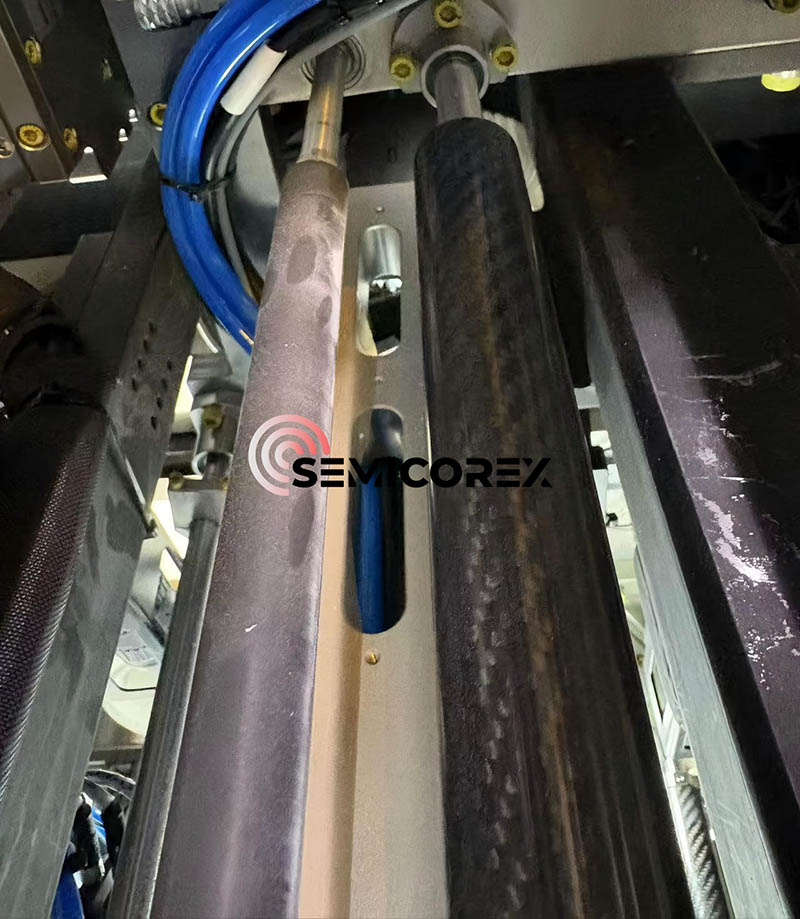

Визуелни карактеристики

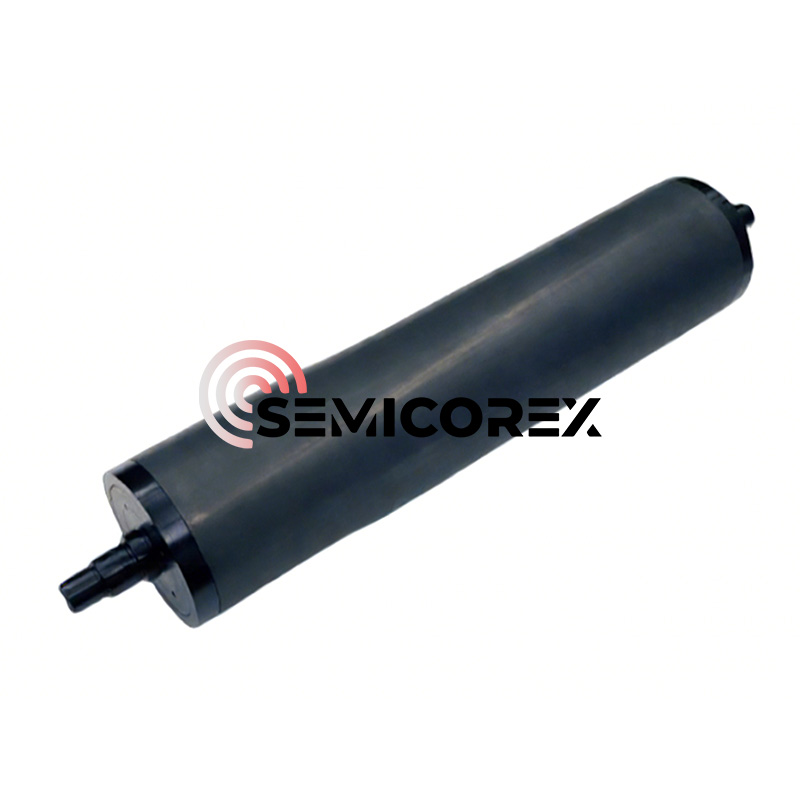

Визуелната проверка на компонентите на Графитните воздушни лежишта (упатувајќи се на обезбедените слики) открива:

Површинска завршница: мат, сива боја на јаглен, карактеристична за прецизно мелен графит.

Геометрија: Достапна во линеарни конфигурации на шипки со машински слотови за монтирање или чистење со вакуум. Порозната површина изгледа униформа со голо око, прикривајќи ја микроскопската мрежа на порите.

Монтирање: Дизајниран за интеграција со прецизно обработени слотови или системи за монтирање на топчести за да се обезбеди паралелизам со водичот.

Историски контекст и технолошка еволуција

Границите на контактните лежишта

Со децении, стандардот за линеарно движење беше поставен со рециркулирачки топчести лежишта и ролери. Иако се робусни, овие системи страдаат од инхерентни ограничувања дефинирани од херцискиот контактен стрес. Физичкиот контакт помеѓу тркалачките елементи и трката генерира триење, топлина и честички на абење. Во ултра прецизни апликации, „шумот“ генериран од кружењето на топките создава бранови на брзина кои се неприфатливи за метрологија на нанометарско ниво. Понатаму, потребата за подмачкување внесува загадувачи и барања за одржување кои се некомпатибилни со современите стандарди за чиста соба.

Аеростатска револуција

Преминот кон воздушни лежишта означи фундаментална промена во дизајнот на машината. Со одвојување на површините со филм од воздух, инженерите го елиминираа механичкиот контакт. Раните воздушни лежишта користеа компензација на отворот. Во овој дизајн, компримиран воздух се напојува низ неколку прецизно издупчени дупки (отвори) и се дистрибуира преку жлебови.

Ограничувања на дизајнот на отворот:

Градиенти на притисок: Притисокот значително опаѓа кога воздухот се оддалечува од отворот/жлебот, намалувајќи ја ефикасноста на носивоста.

Пневматски чекан: Волуменот на воздух заробен во жлебовите може да дејствува како кондензатор, што доведува до самовозбудливи вибрации или „чукање“.

Затнување: Една честичка прашина може да го блокира отворот, предизвикувајќи моментален дефект на лежиштето.

Катастрофални падови: Лежиштата за отвор обично се направени од тврд метал (алуминиум, нерѓосувачки челик). Ако доводот на воздух не успее, контактот метал-на-метал или метал-на-гранит резултира со сериозно белење и жолчка.

Доаѓањето на порозната медиумска технологија

Порозните медиумски воздушни лежишта, како оние што користат порозен графит, ги решија овие проблеми користејќи го самиот материјал за лежиште како ограничувач.

Историја: Развиена во средината на 20 век, но усовршена за комерцијална употреба во 1980-тите и 90-тите години, технологијата на порозен јаглерод го искористи процесот на синтерување за да создаде материјал со милиони микроскопски, извиткувачки патишта.

Пробивот: Клучот беше контролирање на производствениот процес за да се обезбеди изотропна пропустливост. Спецификацијата на Графитните воздушни лежишта од 0,5 µm просечен дијаметар на порите претставува зрело повторување на оваа технологија, оптимизирајќи го ограничувањето на протокот за да се максимизира вкочанетоста додека се минимизира потрошувачката на воздух. Оваа еволуција ги трансформира воздушните лежишта од деликатни лабораториски инструменти во робусни индустриски компоненти способни да работат во сурови средини за обработка.

Наука за материјали: Длабоко нурнете во порозен графит за воздушно лежиште

Производство на изостатски графит

Графитните воздушни лежишта се идентификувани како изостатски графит. Овој производствен процес се разликува од екструдиран или обликуван графит.

Суровина: Нафтениот кокс со висока чистота се микронизира во честички (поврзани со фината структура што се гледа во спецификациите на порите од 0,5 µm).

Ладно изостатско пресување (CIP): Прашокот се става во калап и се подложува на ултра висок притисок од сите правци (притисок на течноста). Ова осигурува дека густината (1,74 g/cm³) е рамномерна низ целата палка. Оваа изотропија е од клучно значење бидејќи обезбедува воздухот да тече низ лежиштето со иста брзина во сите правци, спречувајќи „навалување“ или нерамномерно подигање.

Графитизација: палката се загрева до ~3000°C. Ова ја усогласува кристалната структура, претворајќи го јаглеродот во графит. Овој процес дава специфичен отпор од 13,02 µΩ·m, што е клучен показател за степенот на графитизација и термичка стабилност.

Микроструктурна анализа

Големина на пора (0,5 µm): Ова е димензија „Златна боја“.

Ако порите се преголеми (> 1,0 µm): Потрошувачката на воздух станува прекумерна, а лежиштето ја губи вкочанетоста (премногу протекува).

Ако порите се премногу мали (< 0,1 µm): лежиштето бара непрактични влезни притисоци за да создаде подигање, а времето на одговор станува слабо.

0,5 µm: Претставува оптимизација за стандардни индустриски системи за компримиран воздух (80 PSI), балансирачка ефикасност со голема носивост.

Густина (1,74 g/cm³): Типичните густи графити се движат од 1,70 до 1,85 g/cm³. Вредноста од 1,74 укажува на порозност од приближно 15-20%. Овој волумен на „празен простор“ делува како внатрешен резервоар, обезбедувајќи стабилно снабдување со воздух на лицето.

Механичка робусност

Јачина на притисок (127,0 MPa): Оваа вредност е значајна. Тоа значи дека лежиштето може да издржи огромни товари без структурен дефект. За контекст, типичен бетон е ~ 30 MPa. порозниот графит за воздушно лежиште е четири пати посилен од бетонот во компресија. Ова овозможува лежиштето да се стегне или претходно да се наполни со високи магнетни сили без да пука.

Јачина на свиткување (80,7 MPa): Ова е висока за графит. Обезбедува влошките на лежиштата да не се искривуваат или да се кинат под моментите на свиткување што се применуваат при забрзување или неусогласеност на монтирањето.

Трибологија и „меко слетување“

Тврдоста на брегот од 53 HS (склероскоп) го става во категоријата „средно-тврд“ за графити (помек од некои екстремно густи оценки кои можат да бидат 70-80 HS).

Триболошка придобивка: во несреќа, материјалот за лежиште мора да биде жртвен. Гранитот (насочувачот) е многу потежок. Графитот Shore 53 ќе се абразира во фин прав при удар, подмачкувајќи го лизгачот и спречувајќи го преносот на енергија во гребење на гранитот. Овој самоподмачлив имот е врвна полиса за осигурување за скапи машини.
