Што е плазма коцки?

Што е плазма коцки?

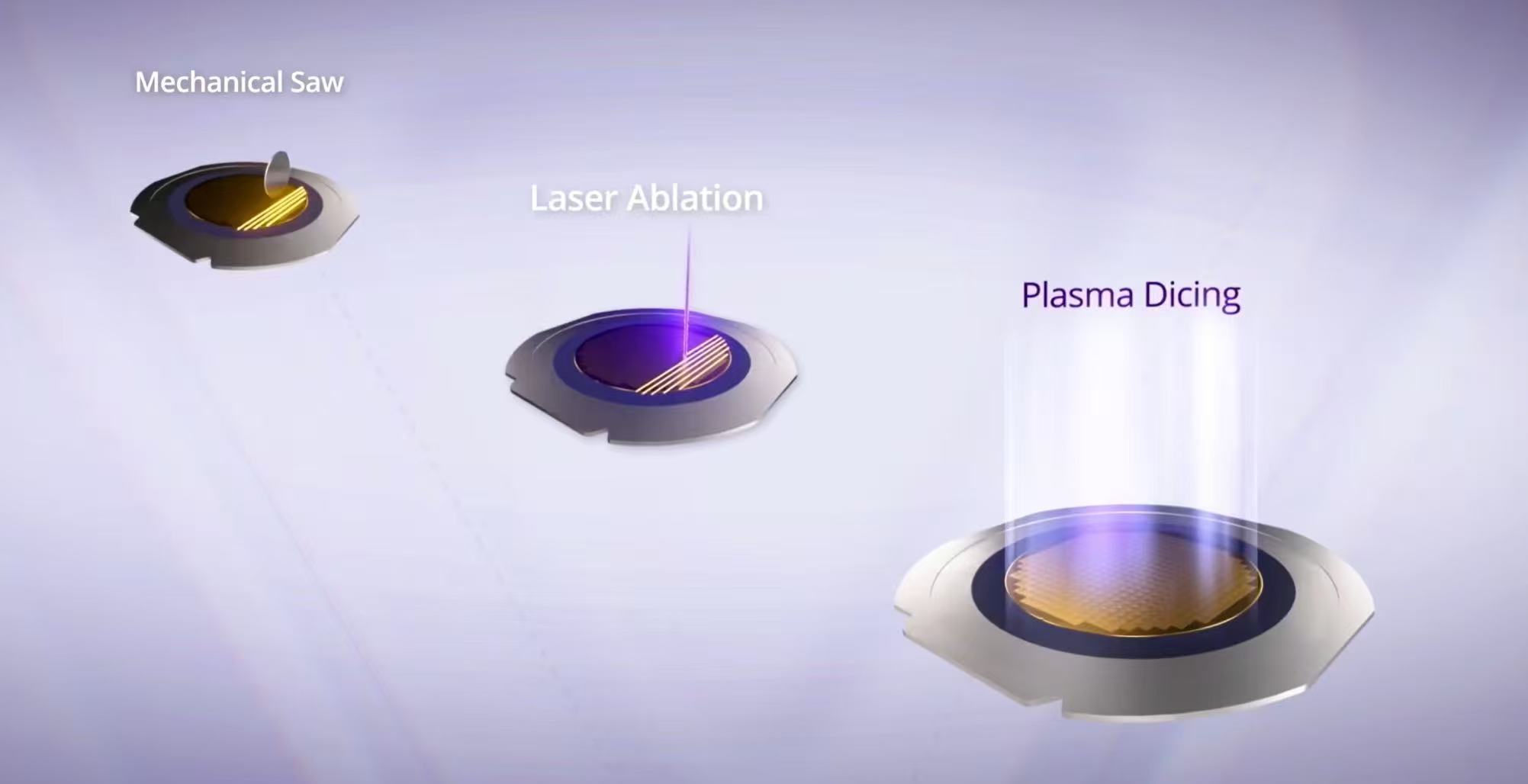

Сечењето коцки на нафора е последниот чекор во процесот на производство на полупроводници, одвојувајќи ги силиконските наполитанки во поединечни чипови (исто така наречени матрици). Традиционалните методи користат дијамантски сечила или ласери за сечење по улиците на коцки помеѓу чиповите, одвојувајќи ги од обландата. Плазма коцки користи процес на суво офорт за да се оддалечи материјалот во улиците на коцки низ флуорната плазма за да се постигне ефект на раздвојување. Со напредокот на технологијата на полупроводници, пазарот се повеќе бара помали, потенки и посложени чипови. Плазма коцките постепено ги заменуваат традиционалните дијамантски сечила и ласерски решенија бидејќи може да го подобрат приносот, производствениот капацитет и флексибилноста на дизајнот, станувајќи прв избор во индустријата за полупроводници.

Плазма коцките користат хемиски методи за отстранување на материјалите на улиците со коцки. Нема механички оштетувања, нема термички стрес и нема физички удар, така што нема да предизвика оштетување на чиповите. Затоа, чиповите одвоени со плазма имаат значително поголема отпорност на фрактура од оние коцки со дијамантски сечила или ласери. Ова подобрување на механичкиот интегритет е особено вредно за чиповите кои се предмет на физички стрес при употреба.

Плазма коцките може во голема мера да ја подобрат ефикасноста на производството на чипови и излезот на чипови по една обланда. Дијамантските лопатки и ласерското коцки бараат коцки по линиите на писар еден по еден, додека плазма коцките можат да ги обработат сите линии за бришење истовремено, што во голема мера ја подобрува производната ефикасност на чиповите. Плазма коцките не се физички ограничени со ширината на дијамантското сечило или големината на ласерското место, и може да ги направи потесните улици за коцки, овозможувајќи да се исечат повеќе чипови од една обланда. Овој метод на сечење го ослободува распоредот на обландата од ограничувањата на патеката за сечење со права линија, овозможувајќи поголема флексибилност во обликот и големината на чипот. Ова целосно ја користи областа на нафора, избегнувајќи ја ситуацијата во која областа на обланда треба да се жртвува за механичко коцки. Ова значително го зголемува излезниот чип, особено за чипови со мала големина.

Механичкото сечење на коцки или ласерската аблација може да остави остатоци и контаминација со честички на површината на обландата, што е тешко целосно да се отстрани дури и со внимателно чистење. Хемиската природа на коцките со плазма одредува дека произведува само гасовити нуспроизводи кои може да се отстранат со вакуумска пумпа, осигурувајќи дека површината на обландата останува чиста. Овој чист, немеханички контакт одвојување е особено погоден за кревки уреди како што е MEMS. Нема механички сили за да ја вибрираат обландата и да ги оштетат сензорните елементи, ниту честички да се заглават помеѓу компонентите и да влијаат на нивното движење.

И покрај бројните предности, коцките со плазма исто така претставуваат предизвици. Неговиот сложен процес бара опрема со висока прецизност и искусни оператори за да обезбедат прецизно и стабилно коцки. Покрај тоа, високата температура и енергијата на плазма зракот поставуваат поголеми барања за контрола на животната средина и безбедносни мерки на претпазливост, зголемувајќи ја тежината и цената на неговата примена.
