Што се прстени во офорт

Во производството на чипови, фотолитографијата и офорт се два тесно поврзани чекори. Фотолитографијата му претходи на офорт, каде што шемата на колото се развива на нафората со помош на фоторезист. Потоа, со офорт се отстрануваат слоевите на филмот кои не се покриени со фоторезистот, завршувајќи го преносот на шаблонот од маската на нафората и подготвувајќи се за следните чекори како што е имплантација на јони.

Офорт вклучува селективно отстранување на непотребниот материјал со употреба на хемиски или физички методи. По премачкување, отпорно на обложување, фотолитографија и развој, офорт го отстранува непотребниот материјал од тенок филм изложен на површината на обландата, оставајќи ги само саканите области. Вишокот фоторезист потоа се отстранува. Повторувањето на овие чекори постојано создава сложени интегрирани кола. Бидејќи офорт вклучува отстранување на материјалот, тоа се нарекува „субтрактивен процес“.

Сувото офорт, познато и како плазма офорт, е доминантен метод во полупроводничката офорт. Плазма грејачите се широко класифицирани во две категории врз основа на нивните технологии за генерирање и контрола на плазмата: офорт со капацитивно поврзана плазма (CCP) и офорт со индуктивно поврзана плазма (ICP). CCP габарите првенствено се користат за офортирање на диелектрични материјали, додека ICP грејачите првенствено се користат за офорт на силициум и метали, а познати се и како проводници. Диелектричните грејачи ги таргетираат диелектричните материјали како што се силициум оксид, силициум нитрид и хафниум диоксид, додека спроводниците се насочени кон силиконски материјали (еднокристален силициум, поликристален силициум и силицид, итн.) и метални материјали (алуминиум, волфрам, итн.).

Во процесот на офорт, првенствено ќе користиме два вида прстени: прстени за фокусирање и прстени за штит.

Фокус прстен

Поради рабниот ефект на плазмата, густината е поголема во центарот и помала на рабовите. Фокусниот прстен, преку својот прстенест облик и материјалните својства на CVD SiC, генерира специфично електрично поле. Ова поле ги води и ги ограничува наелектризираните честички (јони и електрони) во плазмата до површината на обландата, особено на работ. Ова ефикасно ја зголемува густината на плазмата на работ, приближувајќи ја до онаа во центарот. Ова значително ја подобрува униформноста на офорт низ обландата, го намалува оштетувањето на рабовите и го зголемува приносот.

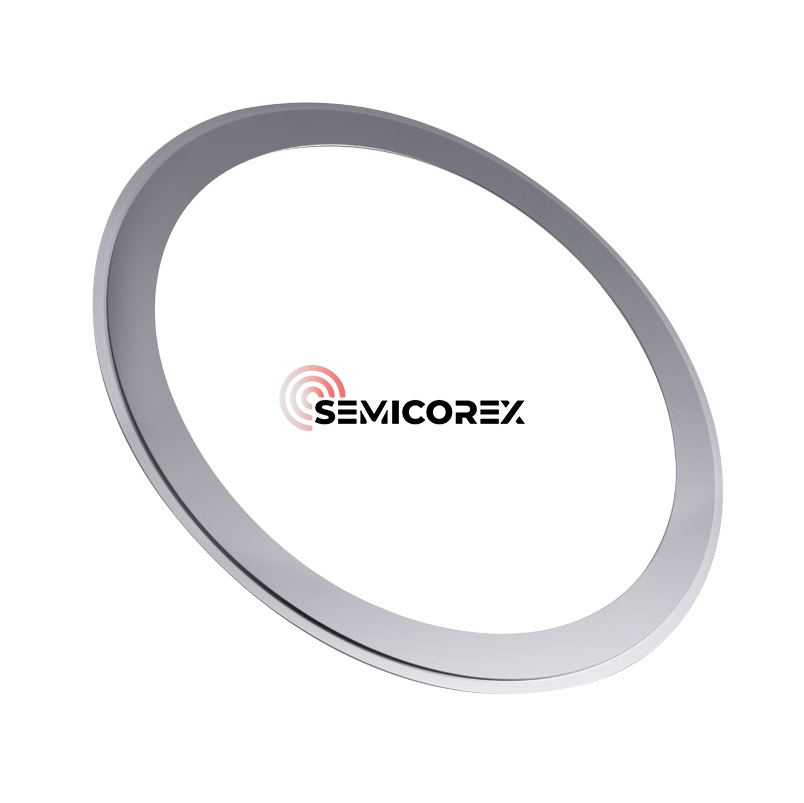

Штит прстен

Типично лоцирана надвор од електродата, нејзината примарна функција е да го блокира претекувањето на плазмата. Во зависност од структурата, може да функционира и како дел од електродата. Вообичаените материјали вклучуваат CVD SiC или еднокристален силикон.

Semicorex нуди висок квалитетCVD SiCиСиликонОфортирање прстени врз основа на потребите на клиентите. Ако имате какви било прашања или ви требаат дополнителни детали, не двоумете се да стапите во контакт со нас.
