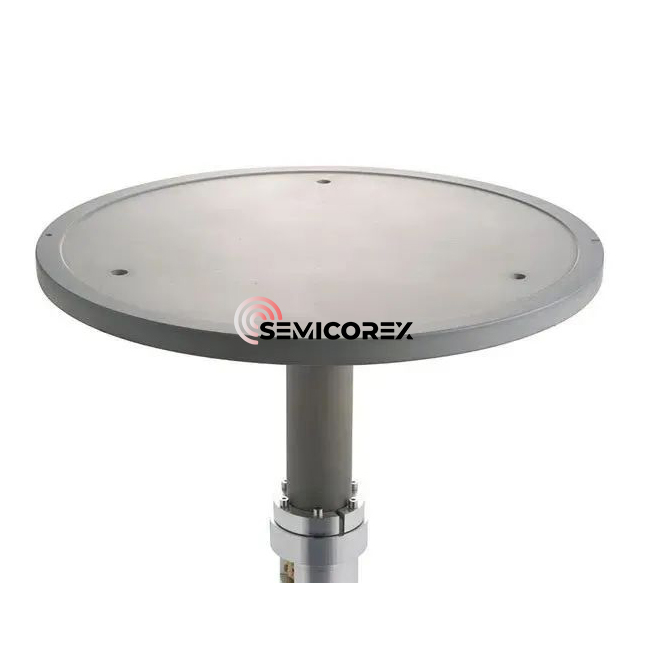

АЛН грејачи

Грејачи на Semicorex ALN за полупроводник е уред што се користи за греење на полупроводнички материјали. Главно е направено одАлуминиум нитрид керамикаМатеријалот, има одлична термичка спроводливост и отпорност на висока температура и може да работи стабилно на високи температури. Грејачот обично користи жица за отпор како елемент за греење. Со енергизирање на жицата за отпорност да се загрее, топлината се пренесува на површината на грејачот за да се постигне загревање на полупроводничкиот материјал. Грејачите на АЛН за полупроводници играат важна улога во процесот на производство на полупроводници и можат да се користат во процеси како што се раст на кристалот, полнење и печење.

Во предниот процес (FEOL) на производство на полупроводници, на нафтата мора да се извршат разни процесни третмани, особено загревање на нафтата на одредена температура и има строги барања, бидејќи униформноста на температурата има многу важно влијание врз приносот на производот; Во исто време, полупроводничката опрема исто така мора да работи во околина каде постојат вакуум, плазма и хемиски гасови, за што е потребна употреба на керамички грејачи (керамички грејач). Керамичките грејачи се важни компоненти на полупроводничката опрема за таложење на тенки филмови. Тие се користат во комората на процесите и директно контактираат со нафтата за да го носат и да му овозможат на нафтата да добие стабилна и униформа температура на процесот и да реагира и да генерира тенки филмови на површината на нафтата со голема прецизност.

Опрема за таложење на тенок филм за керамички грејачи генерално користи керамички материјали засновани наалуминиум нитрид (АЛН)Поради високите вклучени температури. Алуминиум нитрид има електрична изолација и одлична топлинска спроводливост; Покрај тоа, неговиот коефициент на термичка експанзија е близу до оној на силикон, и има одлична отпорност на плазма, што го прави многу погоден за употреба како компонента на уредот за полупроводници.

Грејачите на АЛН вклучуваат керамичка основа што носи нафта и цилиндрично тело за поддршка што го поддржува на задниот дел. Внатре или на површината на керамичката база, покрај елементот на отпорност (слој за греење) за загревање, постои и електрода RF (RF слој). За да се постигне брзо загревање и ладење, дебелината на керамичката основа треба да биде тенка, но премногу тенка, исто така, ќе ја намали ригидноста. Телото за поддршка на грејачите на ALN е генерално изработено од материјал со термички коефициент на експанзија сличен на оној на основата, така што телото за поддршка честопати е направено и од алуминиум нитрид. Грејачите на АЛН усвојуваат уникатна структура на дното на зглобот на вратилото (вратило) за да ги заштитат терминалите и жиците од ефектите на плазмата и корозивните хемиски гасови. Во телото за поддршка на гас и излез на гасови се обезбедуваат во телото за поддршка за да се обезбеди униформа температура на грејачот. Основата и телото за поддршка се хемиски врзани со слој за врзување.

Елементот за греење на отпор е закопан во основата на грејачот. Формирана е со печатење на екранот со проводлива паста (волфрам, молибден или танталум) за да се формираат спирален или концентричен круг на колото. Се разбира, може да се користи и метална жица, метална мрежа, метална фолија, итн. Кога го користите методот на печатење на екранот, се подготвуваат две керамички плочи со иста форма, а спроводната паста се нанесува на површината на една од нив. Потоа, синтерувано е да се формира отпорен елемент за греење, а другата керамичка плоча е преклопена со отпорен елемент за загревање за да се направи отпорник елемент затрупан во основата.

Главните фактори кои влијаат на термичката спроводливост на керамиката на алуминиум нитрид се густината на решетките, содржината на кислород, чистотата во прав, микроструктурата, итн., Што ќе влијае на термичката спроводливост на алуминиумската нитрид керамика.
